Циркуляционный насос для отопления. Ремонт и выбор режима работы. Поднятие давления воды в трубопроводе до нормы.

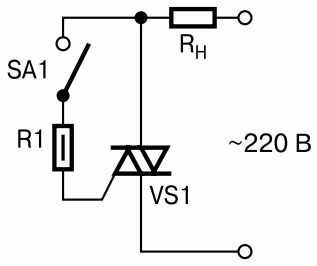

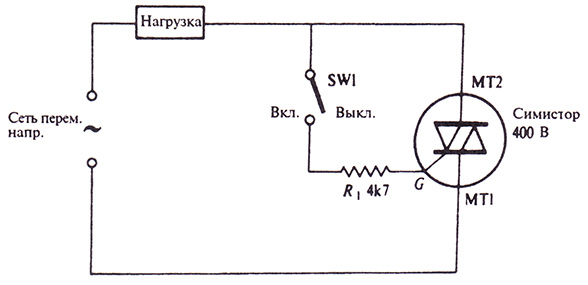

«Электронным сердцем» устройства является симистор КУ208Г (предельно допустимое постоянное напряжение в закрытом состоянии равно 400 В, максимально допустимый действующий ток в открытом состоянии составляет 5А).

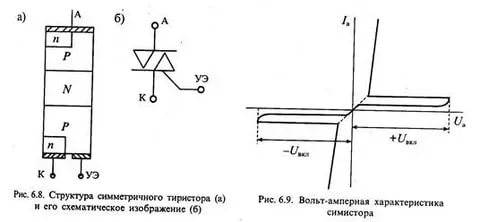

Большинство полупроводниковых приборов созданы на переходах или слоях (n-p, p-n). Полупроводниковый диод имеет один переход (p-n) и два слоя. У транзистора два перехода и три слоя (n-p-n, p-n-p). А если добавить ещё один слой, то получается четырёхслойный полупроводниковый прибор - тиристор. Два тиристора включенные встречно-параллельно и есть симистор (от симметричный тиристор).
В англоязычной технической литературе можно встретить название ТРИАК (TRIAC – triode for alternating current). У симистора три электрода (вывода). Один из них управляющий. Обозначается он буквой G (от англ. слова gate - "затвор"). Два остальных - это силовые электроды (T1 и T2). На схемах они могут обозначаться и буквой A (A1 и A2).
Симистор достаточно редкое явление в семье полупроводниковых приборов. По той простой причине, что изобретён и запатентован он был в СССР, а не в США или Европе. К сожалению чаще бывает наоборот.
Если у тиристора есть конкретные анод и катод то электроды симистора так охарактеризовать нельзя поскольку каждый электрод является и анодом и катодом одновременно. Поэтому в отличие от тиристора, который проводит ток только в одном направлении, симистор способен проводить ток в двух направлениях. Именно поэтому симистор прекрасно работает в сетях переменного тока.

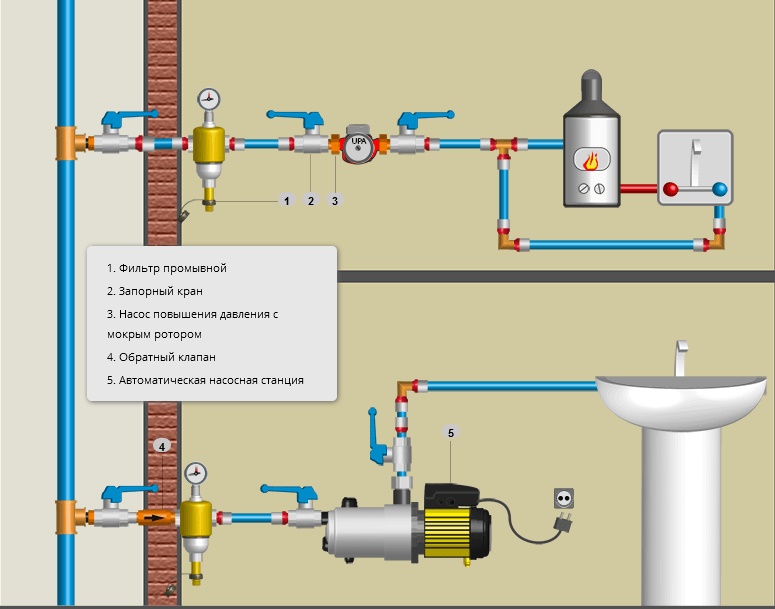

Идеально должно участвовать 2 насоса в водоснабжении квартиры в доме. Первый вихревой насос с закачкой воды из водопровода в резервуар бочку для воды.

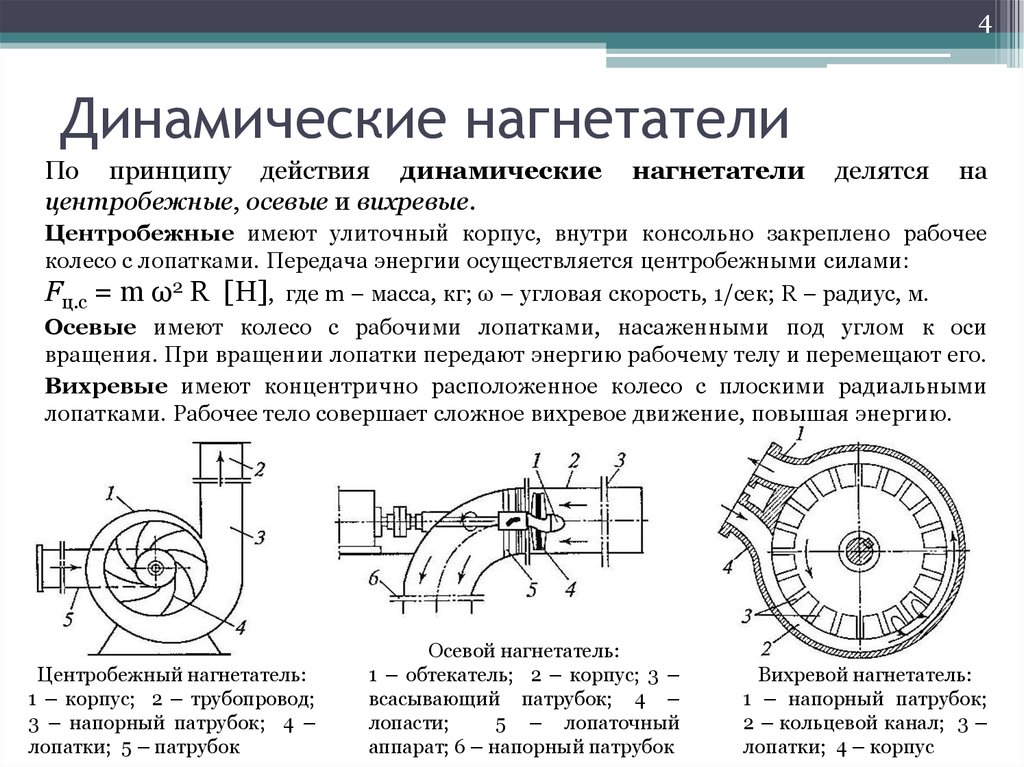

Второй центробежный насос для давления и напора в системе потребителей воды из резервуара с водой.

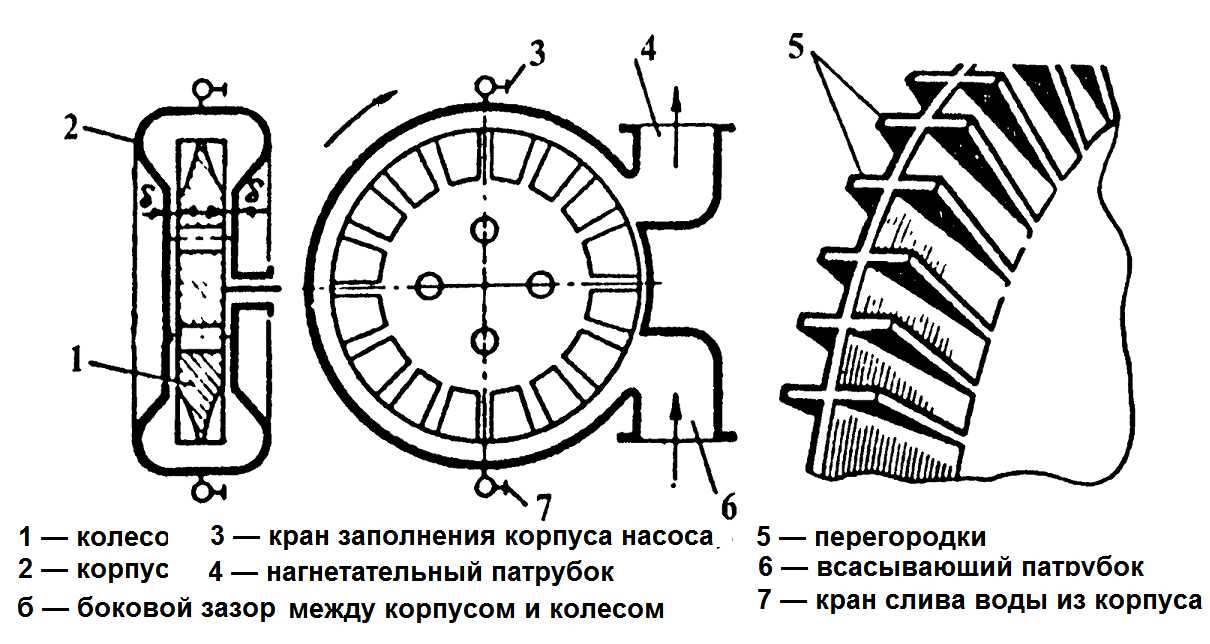

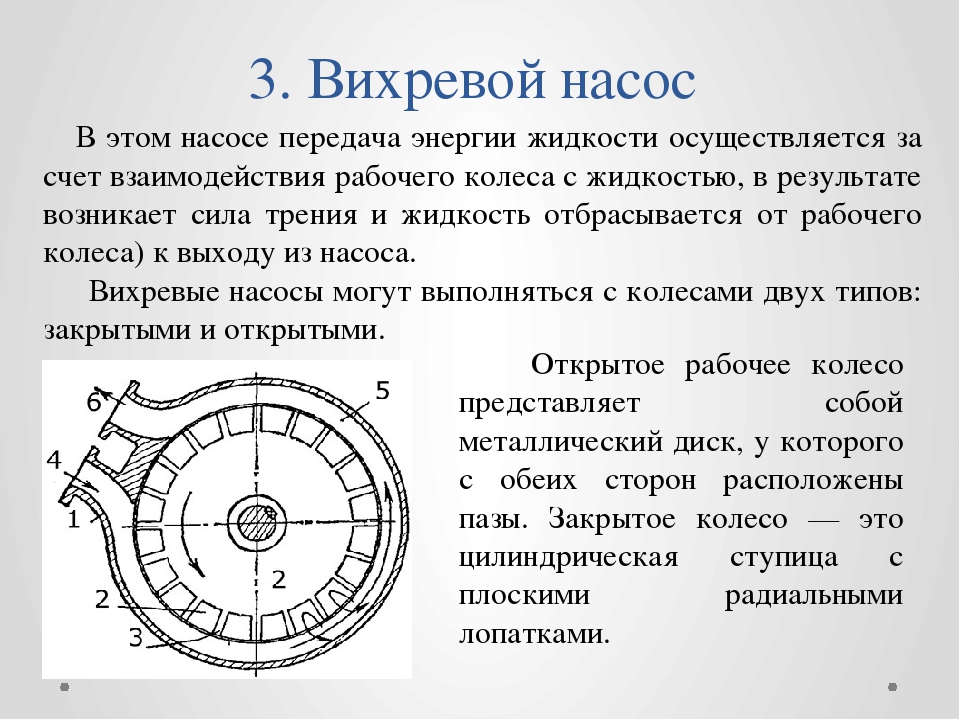

Дело в том, что вода при низком давлении, содержит пузырьки воздуха, что приведёт к кавитации. Вихревой насос справится с этой задачей отлично.

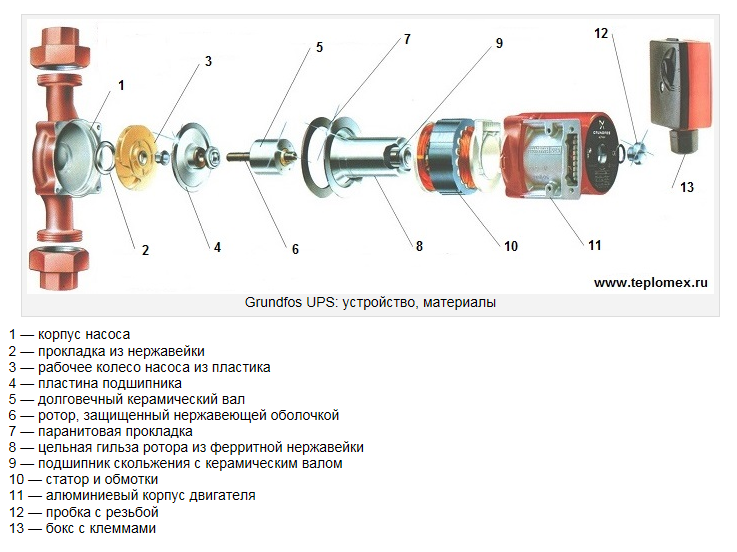

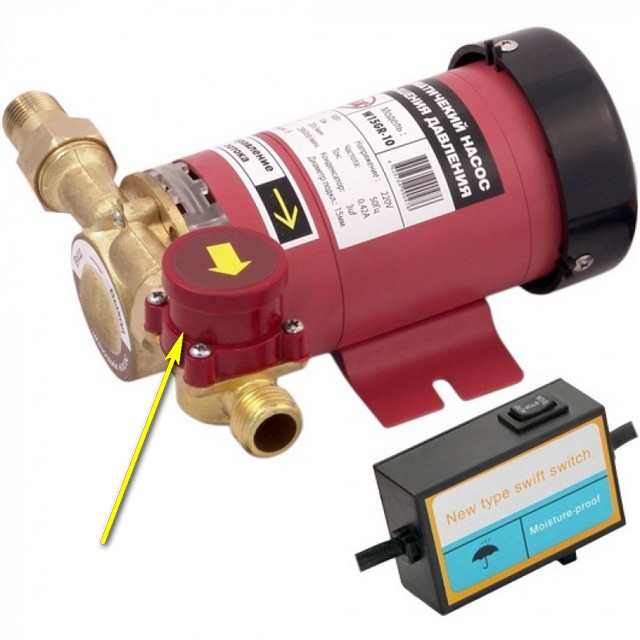

Центробежный циркуляционный насос обеспечит давление и напор воды к потребителям системы в квартире.

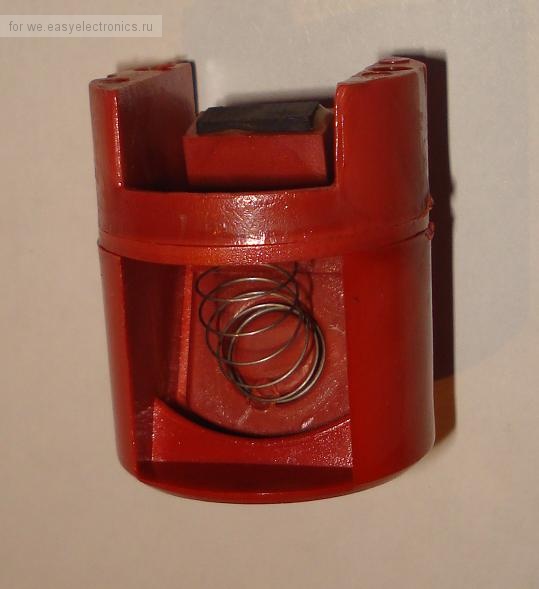

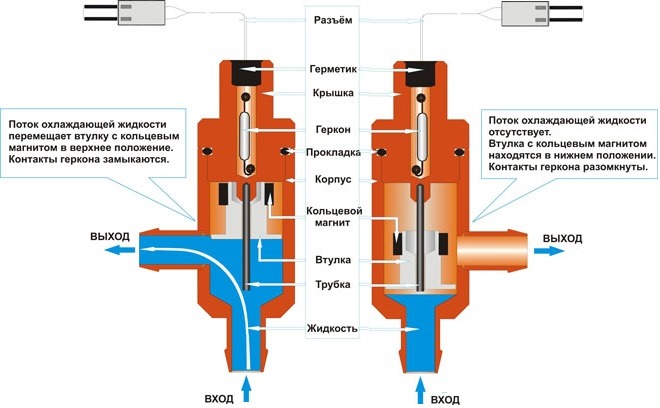

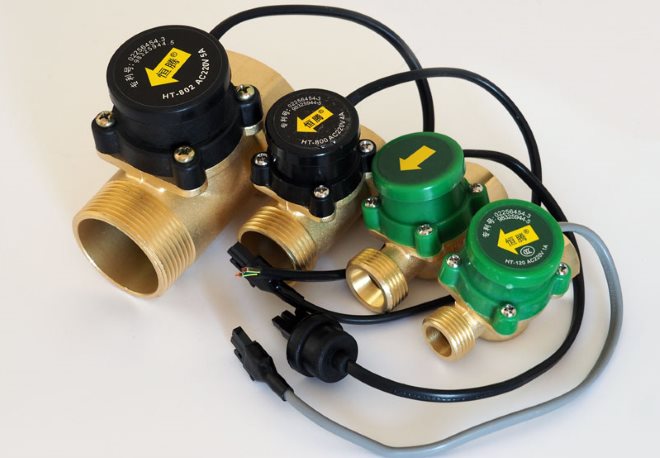

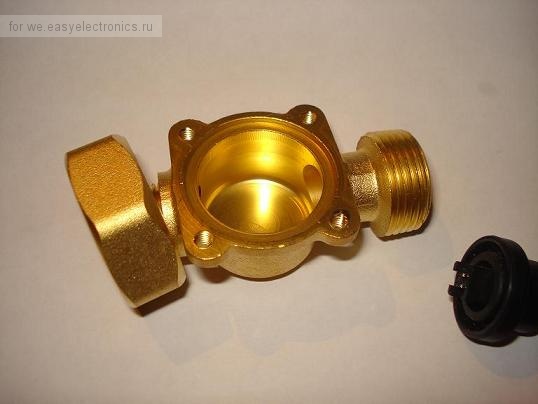

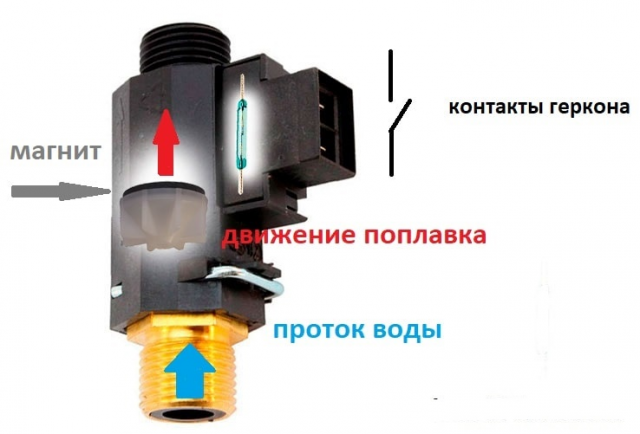

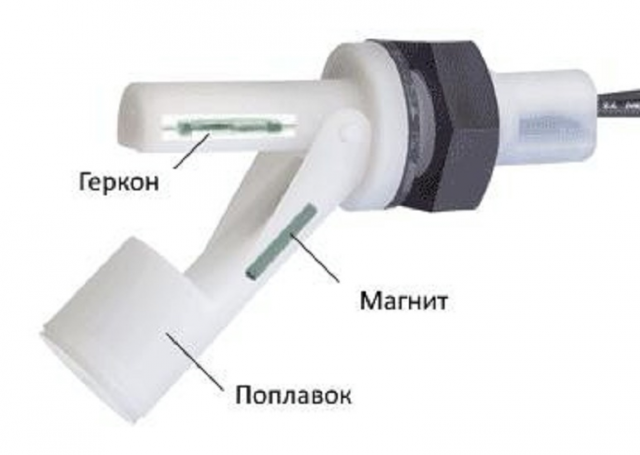

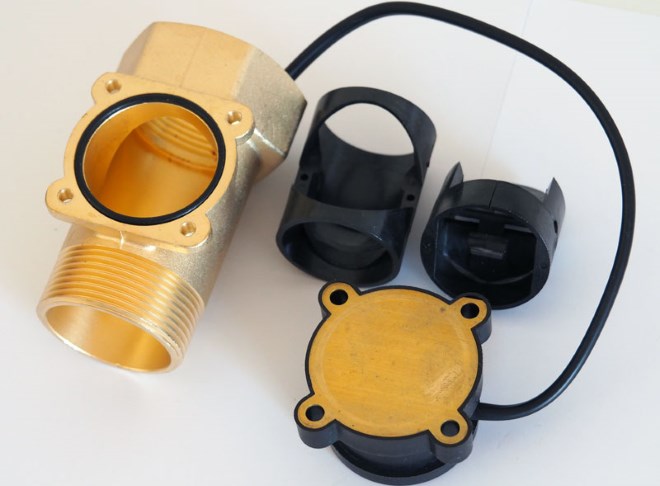

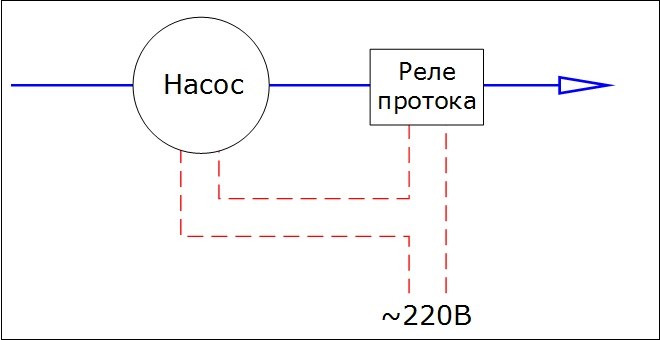

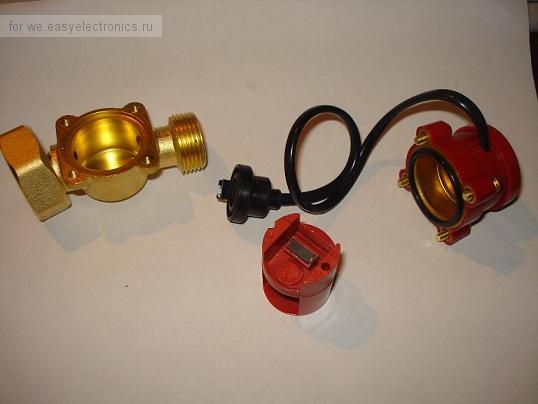

Первый вихревой насос отключается от датчика уровня воды в резервуаре. Второй центробежный от реле протока воды в трубопроводе.
